MAZ 535
#1

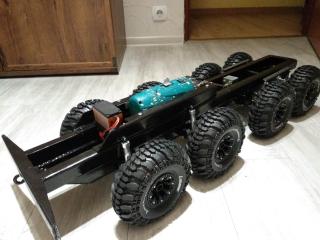

Nadszedł ten moment aby zaprezentować model który buduję już jakiś czas a mianowicie MAZ 535





Specyfikacja:
Rama.................Stal
Zawieszenie........Wahacze Himoto
Koła...................Louise CR-CHAMP 2.2
Dyferencjały.......Himoto 1:10
Reduktor............Homemade
Napęd/silnik.......Wkrętarka makita 2 biegowa
Servo.................Cyfrowe 40kg
Zasilanie............LiPo 3s 5000 mAh
Apka.................FlySky FS-i6x
Regulator...........Hobbywing Quicrun WP 1080
UBEC.................Hobbywing 10A(2-6s)

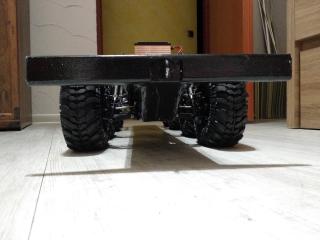

Rama powstała na ceownikach stalowych dolna część (wanna) z ceownika 50x50x3 a górna wraz z zderzakiem 30x20x2

Zawieszenie jak w oryginale na wahaczach, przednie cztery koła są skrętne i na amortyzatorach (sprężyna w środku), tył natomiast sztywno na kołysce

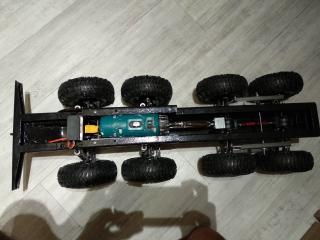

Rozdzielacz/reduktor produkcji własnej na stalowych zębatkach o module m1 przełożenie 1.78. Układ przeniesienia napędu nie jest do końca zgodny z oryginałem ale zasada działania podobna, poniżej zdjęcie jak to powinno wyglądać a u mnie środkowe dyfry są po prostu przelotowe i bezpośrednio połączony napęd


.jpg   indeks.jpg (Rozmiar: 13.13 KB / Pobrań: 89)

Model ma już za sobą kilka jazd próbnych jeździ skręca hamuje, na 2 biegu mocy nie brakuje a jest szybszy niż spacer, na 1 mocny ślimak. Ogólnie jestem zadowolony z modelu na razie nic się nie zepsuło ale model raczej nie nadaje się na zawody głównie ze względu na wagę ale też przez skręt i skok zawieszenia a w zasadzie jego brak, ale bardzo chętnie się na zawodach pojawię Smile

Następnym etapem budowy będzie buda z hipsu, jeśli ma ktoś jakieś porady do początkującego w tym temacie chętnie posłucham

Zastanawiam się jeszcze nad tylną zabudową czy zrobić nadwozie skrzyniowe czy siodło a może jeszcze coś innego, wolałbym zrobić siodło ale będzie wtedy nie regulaminowy bo koła muszą być zakryte (jeśli dobrze rozumiem regulamin) a jakie jest wasze zdanie?

A zapomniałem dodać model waży obecnie 10,2kg mam nadzieję że w 11 się zmieszcze Smile


Załączone pliki Miniatury

Odpowiedz
#2
Podziwiam, inspiracja z gry Spin Tires?

Powodzenia w budowie
Odpowiedz
#3
Super [Obrazek: thumbsup3.gif]

Ale nam się klasa Truck rozrasta  Big Grin

Trzymam kciuki za projekt
Odpowiedz
#4
Wow, niesamowite
szacun dla Ciebie za podjęcie takiego tematu
Wkrętarka wygląda profeska ;-)

Czy opony w jakiś sposób usztywniałeś od środka?

zrób siodło i tylko nadkola - nie wiem jak tam w regulaminie ale tak będzie ładniej
Odpowiedz
#5

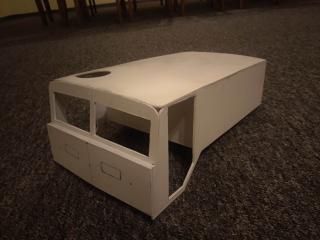

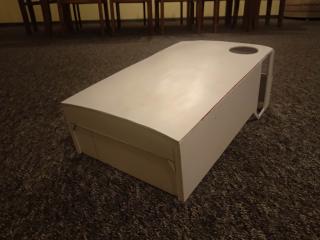

Dzięki panowie, wczoraj odebrałem hips i rozpoczynam prace nad kabiną

przemsky nie mogę zaprzeczyć Big Grin

Gorg z oponami to zrobiłem taki myk że dałem je na noc do zamrażalnika po czym zakleiłem otwory odpowietrzające efekt jest taki że koła się lekko napompowały
Odpowiedz
#6
Update


Załączone pliki Miniatury

Odpowiedz
#7
Pełen szacun.
Działaj działaj, super wygląda.
Pozdrawiam
Krzysiek.
Odpowiedz
#8
skrzynia oraz silnik to będzie nie do zdarcia... Dobry pomysł z ta wkrętarką Smile
Odpowiedz
#9

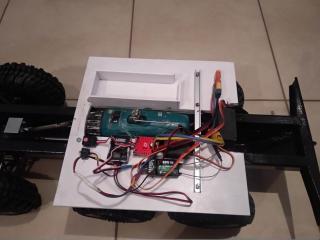

Małymi kroczkami powoli do przodu Smile Buda wstępnie osadzona na ramie i zamontowane serwo do zmiany biegów.

Co do użycia wkrętarki jako napędu to zaobserwowałem dwie wady tego pomysłu

-działanie sprzęgła jest takie że przeskakują tam kulki i całym modelem szarpie nie ma gładkiego uślizgu ale lepiej takie zabezpieczenie niż żadne

-grzeje się ESC, w mroźne dni ewidentnie jest ciepły, mam nadzieję że wentylatorek załatwi sprawę ale pytanie do was czy quicrun 1080 ma zabezpieczenie przeciw przegrzaniu?


Załączone pliki Miniatury

Odpowiedz
#10
Super wygląda a gdzie hips kupiłeś?
Pozdrawiam
Krzysiek.
Odpowiedz
